技术指标 TSP PM2.5 PM10 都一样,每一台只能测一种参数
1.扬尘在线监测系统简介
扬尘在线检测仪(β射线)使用β射线法来实现对大气颗粒物浓度的监测。本产品执行标准如下所示:
HJ/T 374—2007 总悬浮颗粒物采样器技术要求及检测方法
HJ/T 93-2013 环境颗粒物(和)采样器技术要求及检测方法
HJ 1100-2020 环境空气中颗粒物(和)β射线法自动监测技术指南
2.扬尘在线监测系统工作原理
采用的是贝塔射线吸收法的工作原理,将C-14作为发射源,其发射恒定的高能量电子,样品空气通过切割器以恒定的流量经过进样管,颗粒物截留在滤膜上。β射线通过滤膜时,能量发生衰减,通过对衰减量的测定计算出颗粒物的质量,根据采样流量、采样时间和滤膜面积来计算实际状态下环境空气中颗粒物的浓度。该设备适用于建筑工地、道路施工、工厂厂界等颗粒物的在线监测。
3.扬尘在线监测系统功能与特点
1)使用智能加热技术对采样空气动态加热除湿,提高测量精度。
2)使用PID恒流算法,泵转速调控自适应,保证采样空气流量稳定精准。
3)使用五级校准法,确保PM10浓度无论高低皆能准确测量。
4)使用全程零点校准,保证每一次测量都不受滤纸均匀度的影响。
5)采样周期连续可调,最小周期3分钟,最大周期60分钟
6)支持省纸模式,滤纸可根据使用情况循环利用,能有效延长滤纸使用时间。
7)支持本地数据查询展示,可查询任意时间段数据。
8)支持有线网络通信和4G无线通信
9)支持远程系统升级及参数设置
10)支持本地数据存储,数据存储时长可达365天。

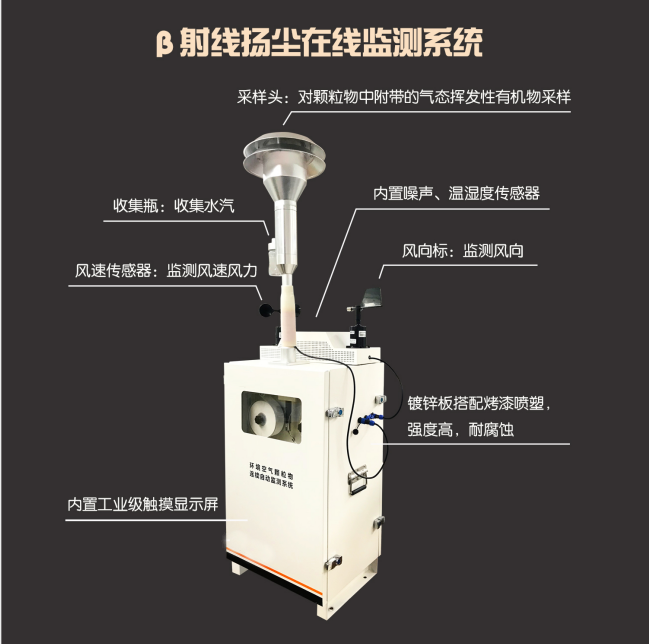

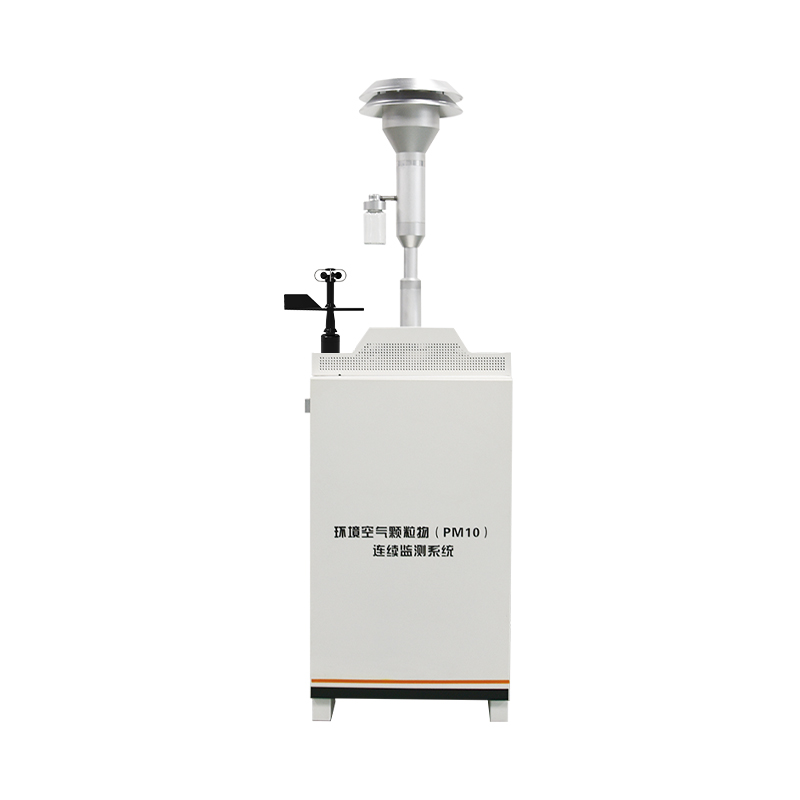

4.扬尘在线监测系统产品外观
5.扬尘在线监测系统技术规格
1)机械粒子切割器 ,实现颗粒物粒径的精确切割。
2)使用智能加热技术对采样空气动态加热除湿,提高测量精度。
3)使用PID恒流算法,泵转速调控自适应,保证采样空气流量稳定精准。
4)使用五级校准法,确保PM10浓度无论高低皆能准确测量。
5)使用全程零点校准,保证每一次测量都不受滤纸均匀度的影响。
6)采样周期连续可调,最小周期3分钟,最大周期60分钟
7)支持本地数据查询展示,可查询任意时间段数据。
8)支持有线网络通信和4G无线通信
9)支持远程系统升级及参数设置
10)支持本地数据存储,数据存储时长可达365天。
11)7寸液晶显示屏,现场直接设置操作,系统设置。
12)具有雾炮联动功能,可以通过设置联动阈值控制雾炮等治理设备的开启和闭合。
13)可存储12个月的分钟数据,通过U盘拷贝。
14) 具有采样管路和相对湿度校准功能,有效抑制湿度对测量结果的影响。
测量范围 | 0~10000μg/m³ | 输入电源 | AC220V,50HZ |
测量分辨率 | 1μg/m³ | 功率 | <350W(MAX) |
测量精度 | 15.6% | 噪声 | <65dB |
空气流量 | 16.7L/ m³ | 工作环境 | -20~65℃ |
产品尺寸 (长*宽*高mm) | 432*346*1400 | 质量 | 39KG |
扬尘在线监测系统系统组成
该系统主要由颗粒物和气象监测单元、数据采集处理单元、视频字符叠加单元、数据传输单元、数据展示平台、联动控制单元等组成,实现工地环境监测、数据上传、数据展示、统计分析、视频叠加等功能,完美对接政府监测平台,实现工地环境的 24 小时监管。
1. 颗粒物监测单元
对 PM10 进行连续自动监测,环境数据每小时采集一次数据,并实时上传至数据中心和监控平台统计
和分析;
2. 气象五参监测单元
整套设备具备温度、湿度、风速、风向、大气压强等环境参数的监测,为监测数据的后期分析提供气象参数;
3. 数据采集处理单元
该单元是整套系统的中枢,对所收取的监测数据进行判别、检查和存储;对采集的监测数据按照统计
要求进行统计分析处理,将处理后的数据上报至云平台,并控制参数的本地化显示,实现环境参数与视频监控画面的融合;
4. 数据展示平台
本系统的监测数据不仅可以上报至各级政府的数据云平台,也可上报风途仪器贝塔射线在线监测平台,更能与现场的监控视频融合,将现场的环境参数以字符形式显示在视频监控画面上,实现本地环境参数与本地视频的融合,随视频一起存储,防篡改,一经叠加永久存在。
设备主要部件:
1. 设备主机箱:防尘、防风、防雨、防晒;
2. 颗粒物采样头:物理切割器+加热除湿器+水汽冷凝器
3. 工业主控板+7寸触摸屏:设备系统运行及操作
4. 颗粒物传感器:光散射法PM10传感器
5. 温湿度传感器:探测环境温湿度
6. 风速风向传感器:气象数据监测
7. 数据传输模块:无线采集传输模块
8. 集成电路板:高度集成、统一输出
9. 供电系统:电源、空开、接地线
10. 支架:1.6米户外固定长方体支架

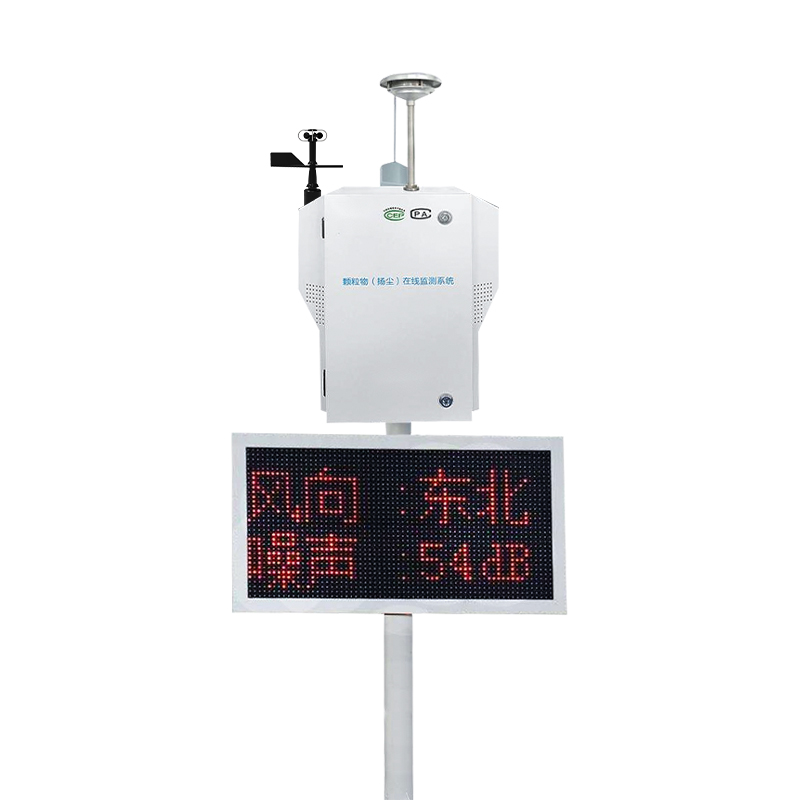

11. 户外P10 LED显示屏,96×48点阵(可按需求定制)。
气象监测单元
整套设备具备大气压强、温度、湿度等环境参数的监测,数据的后期分析提供气象参数保障
温度:
测量范围:-45~80℃;
分辨率 :0.1℃;
精度 :±0.5℃;
湿度:
测量范围:0~100%; 精度 :±3%;
分辨率 :1%;
风速: 测量原理:机械式
测量量程:0~30m/s 启动风力:≥0.8m/s
精度 :±(0.3+0.03V) (V:风速)
风向:
测量原理:机械式 测量量程:8个方向
启动风力:≥0.8m/s 精度 :±3 度 响应及稳定: ≤1min
气压:
测量原理:半导体
测量量程:300-1200hPa
分辨率 :0.1hpa
精度 :±0.3hpa
响应及稳定: ≤1min
扬尘在线监测系统设备主要技术特点
1. 具备通过CPA、CCEP认证,具备认证证书。
2. 在-30~60℃、0~90%RH(无凝露)的环境范围内正常工作
3. 根据定制需求,设备可在箱体上拓展其它监测接口
4. 机械粒子切割器 ,实现颗粒物粒径的精确切割
5. PID恒流算法,确保采样流量恒定,切割曲线的正确
6. 具有采样管路和相对湿度校准功能,有效抑制湿度对测量结果的影响;内置独特的优化算法,提高仪器测量结果的准确性
7. 7寸液晶显示屏,现场直接设置操作,系统设置
8. 支持远程升级产品固件及修改产品配置,不必现场操作,省时省力
9. 支持4G/网口/WIFI通讯方式,保证数据实时传输
10. 配备全天候户外传感器,对噪声及气象参数值进行连续监测
11. 默认按HJ212标准上传,也可以根据客户平台要求任意定制协议上传。
扬尘在线监测系统产品安装实例
