一、场景概况：汛期水库安全，监测是关键

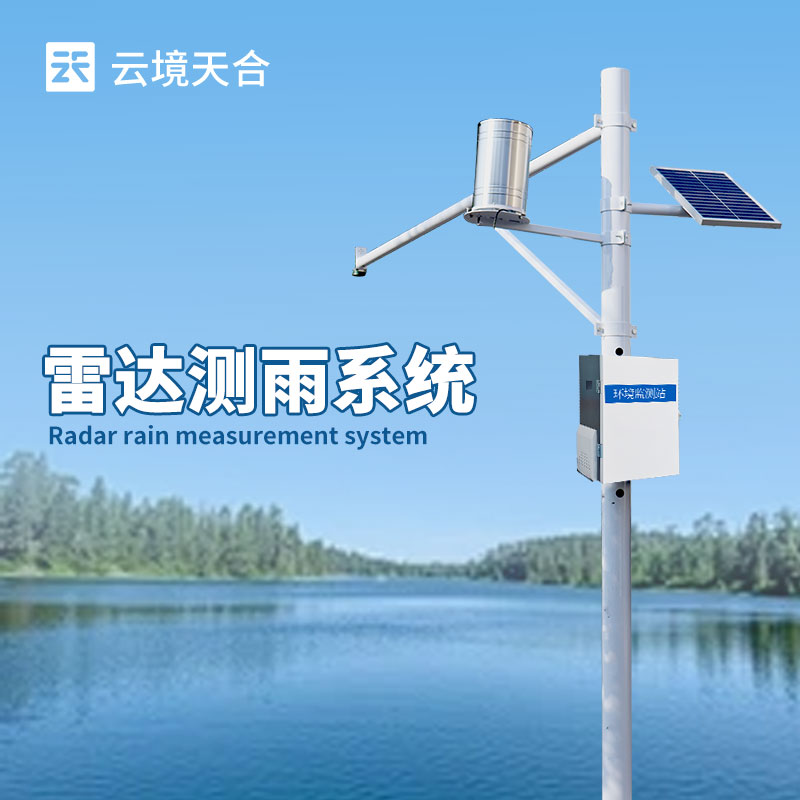

汛期是水库安全运行的关键时期，强降雨易引发水位暴涨、流量激增，进而导致溃坝、漫坝等安全隐患，威胁下游群众生命财产安全。汛期水库水雨情监测中，实时、精准掌握水位、流速、流量、降雨量四大核心要素，及时预警、科学调度，是防范汛期风险、保障水库安全的重点。云境天合TH-SW3水文在线监测系统，是一款基于微波技术的全自动监测设备，采用先进的K波段平面雷达技术，以非接触方式同步测量水位、流速、流量和降雨量，广泛应用于水库、河道、灌渠、地下排水管网等场合，尤其适配汛期水库监测需求，具有功耗低、体积小巧、可靠性高、维护方便的特点，测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素影响，有效解决水雨情数据滞后、监测不全面的问题，为水库防汛调度提供精准数据支撑。

二、核心监测参数及适配设备（TH-SW3）

三、科学布点与规范安装指南

布点原则

1. 监测点附近1000米内土地使用状况相对稳定，周围水平面保证270°以上捕集空间，靠近建筑物时需保证180°以上自由空间；

2. 监测点周围环境稳定，地址条件长期稳定坚实，无强大电磁干扰、无强烈震荡源，周边有稳定避雷设备；

3. 具备通畅便利的出入通道，便于设备维护，传感器高度控制在2-5米范围内；

4. 监测点周围50米内无明显固定污染源，尽量选择光照充足区域（白天光照≥6小时）或有稳定AC220V电力供应；

5. 测验渠段需顺直、稳定、水流集中，无巨大块石阻水、无巨大漩涡乱流，宜进行硬化处理，测量断面规整，避免漂浮物堆积。

具体安装要求

- 设备支架：采用立杆3米、横臂3米规格，监控杆基础预埋坑尺寸为100cm（长）×100cm（宽）×100cm（深），预埋坑边对准正南正北方向，填充水泥:沙子=1:3的混凝土，晾晒3天至完全凝固；

- 设备安装：用配套螺栓将TH-SW3设备固定在支架3米处，雷达水位传感器通过法兰固定在支架上，流速计波束朝来水方向，设备安装高度建议3-4米；

- 太阳能供电：太阳能板倾斜45°朝正南方安装，太阳能功率100W（选配），搭配DC3.7V 10Ah蓄电池，确保野外无市电场景下稳定供电；

- 点位确认：布点完成后，在监测区域平面图标记点位，交由甲方确认签字后再开展施工。

四、实操关键注意要点（含施工与运维）

施工质量控制

1. 监控杆施工需顺序作业，杆体外观顺直平滑、垂直，防锈层不得破坏；电缆线接头牢固可靠、防水绝缘，避免暴露在外；

2. 吊装作业时需设置警示标志，系遛绳控制起重物姿态，注意行人和行车安全；

3. 施工材料需符合设计标准，具备出厂合格证，必要时进行试验，实行工序检验，上道工序合格后方可进行下道工序。

设备运维注意

1. 设备供电：采用太阳能电池板+蓄电池组合供电，工作电压12V，工作电流100mA，休眠电流＜1mA，定期检查供电系统，确保暴雨、雷电天气下正常运行；

2. 设备防护：设备野外防护等级IP68，工作环境温度-45℃～85℃（不结冰状态），存储温度-40℃~60℃，定期检查设备密封情况，避免进水损坏；

3. 参数校准：定期对设备参数进行校准，可通过配套配置软件根据实际场景调整参数，确保监测精度；

4. 环境清理：及时清理测验渠段漂浮物，防止堆积影响监测，同时清理设备表面灰尘，避免遮挡传感器。

监测平台操作

1. 采用CS架构软件平台，支持手机、PC浏览器直接观测，无需额外安装软件，可多帐号、多设备登录；

2. 支持实时/历史数据展示、数据曲线分析、数据导出（表格形式），具备地图显示、设备信息查看功能；

3. 支持短信报警及阈值设置，云服务器存储数据，稳定可靠，同时支持HJ-212协议、TCP转发、http协议等数据转发功能，可进行数据后处理及外置运行javascript脚本。

汛期水库水雨情监测，选用云境天合TH-SW3水文在线监测系统，可实现水位、流速、流量、雨量四大要素同步监测，非接触式测量不受环境干扰，设备小巧易安装、运维便捷，搭配完善的监测平台，可实现数据实时传输、智能预警、科学调度，全方位防范汛期安全风险，保障水库安全运行。📌如果需要了解设备的配置选择或采购方案，可以联系我们（电话：13276363312）。
